Hướng Dẫn Lắp Đặt Khóa Vân Tay Cửa Nhôm Ximex XN-Y02

Ximex XN-Y02 là dòng khóa thông minh được thiết kế chuyên biệt cho các loại cửa đố hẹp như cửa nhôm Xingfa, cửa nhựa lõi thép, hoặc cửa sắt hộp. Với thiết kế thân khóa mảnh, ruột khóa đa điểm (hoặc đơn điểm) chuẩn 3585, việc lắp đặt đòi hỏi sự tỉ mỉ để đảm bảo thẩm mỹ và độ bền.

Dưới đây là quy trình lắp đặt tiêu chuẩn dành cho kỹ thuật viên.

1. Chuẩn bị dụng cụ và linh kiện

Trước khi bắt đầu, hãy kiểm tra trọn bộ sản phẩm và dụng cụ:

• Bộ khóa Ximex XN-Y02: Mặt trước, mặt sau, ruột khóa (thường là 3585), lõi khóa cơ, chìa cơ, 2 thẻ từ, ốc vít, trục vuông, chốt chẻ.
• Dụng cụ:
  • Máy khoan, mũi khoan sắt (phi 10, phi 18…).
  • Máy cắt (máy mài) để cắt trục/ốc nếu cửa mỏng.
  • Tuốc nơ vít (Pake), kìm, thước đo, bút lông.
  • Bản rập giấy (Template): Đi kèm trong hộp khóa.

2. Quy trình lắp đặt (5 Bước)

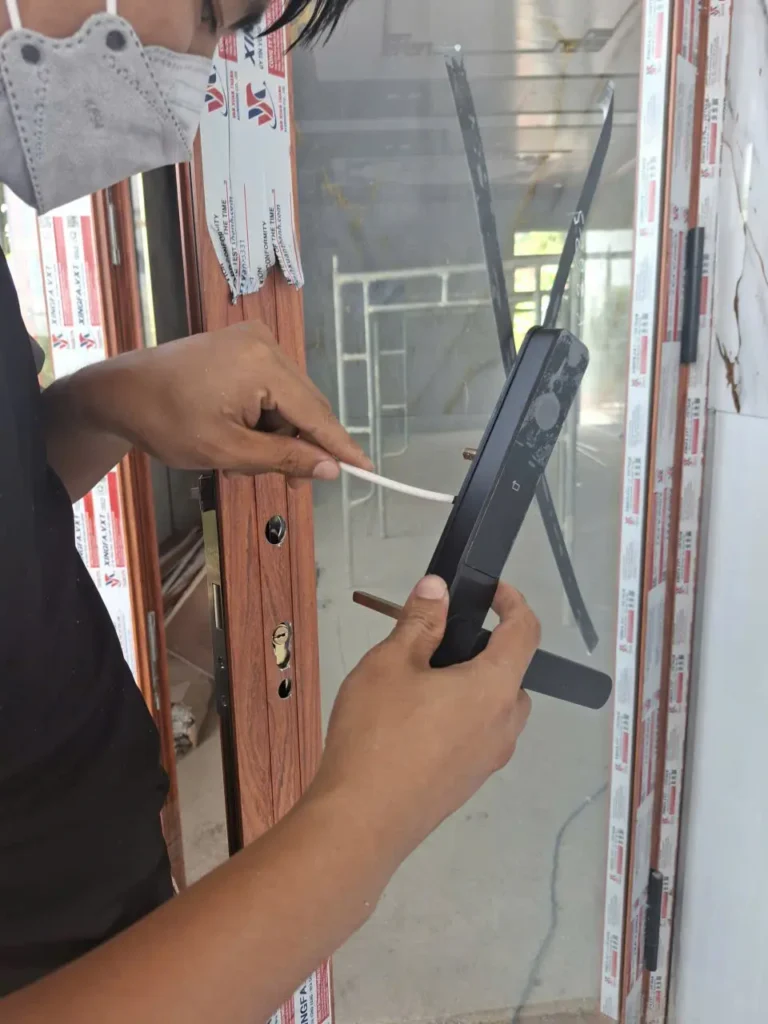

Bước 1: Xác định vị trí và Khoan khoét

• Xác định hướng cửa: Kiểm tra cửa mở vào trong hay ra ngoài, bản lề bên trái hay phải để xoay chiều lưỡi gà và tay nắm cho phù hợp.
• Dán rập giấy: Dán bản rập lên đố cửa tại vị trí tay nắm mong muốn (thường cao khoảng 1m – 1.1m từ sàn).
• Khoan lỗ: Dùng bút đánh dấu các điểm cần khoan theo rập giấy (lỗ trục tay nắm, lỗ ruột khóa, lỗ dây điện, lỗ bắt ốc).
  • Lưu ý: Với cửa nhôm Xingfa, cần khoan xuyên qua cả 2 lớp nhôm. Khoét lỗ cẩn thận để không làm móp nhôm.

Bước 2: Lắp đặt Ruột khóa (Mortise)

• Đưa ruột khóa (thân khóa 3585) vào trong đố cửa.
• Bắt vít cố định ruột khóa.
• Quan trọng: Lắp lõi khóa cơ (Cylinder) vào và thử chìa cơ ngay tại bước này. Đảm bảo chìa vặn nhẹ nhàng, chốt bung ra thu vào trơn tru mới chuyển sang bước sau.

Bước 3: Lắp đặt Chốt chuyển động và Ốc kết nối

• Đo độ dày cửa: Cắt trục vuông và ốc vít sao cho phù hợp với độ dày đố nhôm (tránh để quá dài làm cấn khóa, hoặc quá ngắn không bắt được ren).
• Gắn các ống gen (chân ốc) vào mặt trước của khóa.
• Gắn trục vuông vào lỗ tay nắm, dùng chốt chẻ (nếu có) để ghim trục lại, tránh bị tuột trục khi sử dụng lâu ngày.

Bước 4: Lắp đặt Mặt khóa (Front & Back Panel)

• Luồn dây cáp: Luồn dây tín hiệu từ mặt trước qua lỗ đã khoét sang mặt sau.
  • Lưu ý: Không để dây bị kẹp giữa thân khóa và mép nhôm (gây đứt dây hoặc chập mạch).
• Ốp mặt khóa: Lắp mặt trước và mặt sau vào, căn chỉnh cho thẳng hàng với trục vuông và ruột khóa.
• Bắt vít: Vặn ốc từ mặt sau để kết nối với mặt trước. Siết vừa tay, kiểm tra độ thẳng của khóa trước khi siết chặt hoàn toàn.

Bước 5: Lắp Pin và Kiểm tra vận hành

• Lắp 4 viên pin AA (Khuyên dùng pin Alkaline như Energizer/Panasonic để tránh chảy nước làm hỏng mạch).
• Nghe tiếng bíp khởi động và đèn sáng bàn phím.
• Test chức năng:
  • Gạt tay nắm lên/xuống xem chốt có bung/thu mượt không.
  • Thử chìa cơ lần cuối.
  • Thử khóa cửa và mở lại từ bên trong/bên ngoài.
